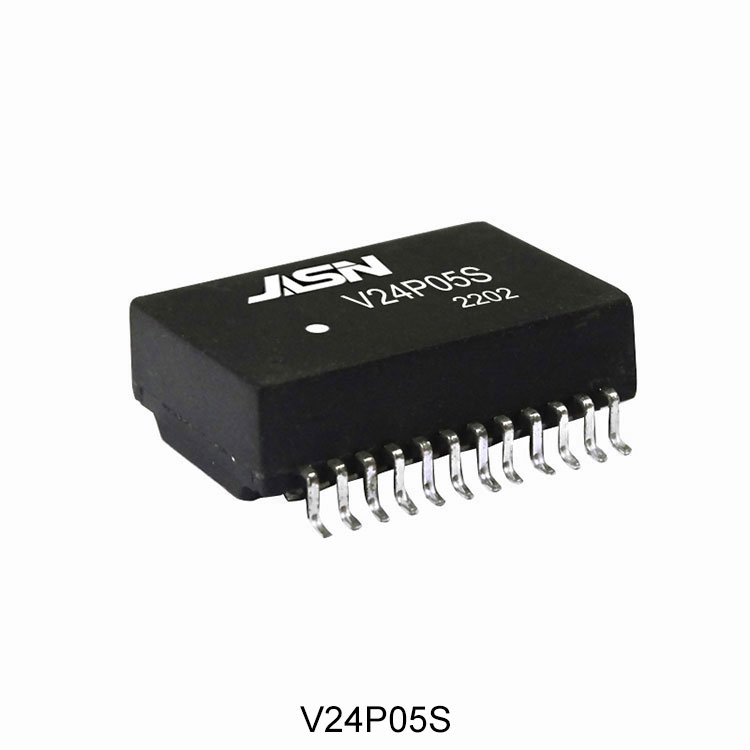

2.5GBase-T Lan Transformer คืออะไร และเหตุใดคุณจึงต้องการมัน

ในโลกของระบบเครือข่ายที่พัฒนาอย่างรวดเร็ว ความเร็วคือสิ่งสำคัญ ในขณะที่เราผลักดันความเร็วเกินมาตรฐาน 1 กิกะบิตต่อวินาที (Gbps) ไปสู่ความเร็วหลายกิกะบิต ส่วนประกอบพื้นฐานที่ทำให้ทุกอย่างเป็นไปได้กลายเป็นสิ่งสำคัญอย่างยิ่ง ฮีโร่ที่ไม่ได้ร้องสักคนหนึ่งก็คือหม้อแปลงแลน 2.5GBase-T- คุณอาจไม่เห็นมัน แต่มันทำงานอย่างไม่เหน็ดเหนื่อยในเบื้องหลังอุปกรณ์เครือข่ายของคุณ เพื่อให้มั่นใจถึงการเชื่อมต่อที่เสถียรและความเร็วสูง ที่ Jansum Electronics Dongguan Co., Ltd. ด้วยความเป็นเลิศทางวิศวกรรมกว่าสองทศวรรษ เราเชี่ยวชาญในการสร้างสรรค์ส่วนประกอบที่สำคัญเหล่านี้ให้ได้มาตรฐานสูงสุด บทความนี้จะเจาะลึกว่า 2.5GBase-T Lan Transformer คืออะไร รวมถึงพารามิเตอร์ที่สำคัญ และเหตุใดการเลือกสิ่งที่เหมาะสมจึงเป็นสิ่งสำคัญยิ่งสำหรับแอปพลิเคชันระบบเครือข่ายยุคถัดไปของคุณ

ทำความเข้าใจกับฟังก์ชันหลัก

หม้อแปลง Lan ขนาด 2.5GBase-T ซึ่งมักเรียกว่าหม้อแปลงเครือข่ายหรือโมดูลแม่เหล็ก เป็นส่วนประกอบสำคัญที่ฝังอยู่ในพอร์ตอีเธอร์เน็ตของอุปกรณ์ใดๆ ที่รองรับอีเธอร์เน็ต 2.5 กิกะบิต (2.5GBE) บทบาทหลักคือ:

• การแยกสัญญาณ:โดยจะแยกชิป PHY (Physical Layer) ที่ละเอียดอ่อนออกจากสายอีเธอร์เน็ตด้วยระบบไฟฟ้า ปกป้องฮาร์ดแวร์ราคาแพงของคุณจากแรงดันไฟกระชาก การปล่อยประจุไฟฟ้าสถิต และวงจรกราวด์ที่อาจเกิดขึ้น

• การจับคู่ความต้านทาน:ช่วยให้แน่ใจว่าความสมบูรณ์ของสัญญาณจะคงอยู่โดยการจับคู่อิมพีแดนซ์ระหว่างชิปกับสายเคเบิลตีเกลียวคู่ ลดการสะท้อนของสัญญาณและข้อผิดพลาดของข้อมูลให้เหลือน้อยที่สุด

• การปฏิเสธเสียงรบกวนในโหมดทั่วไป:โดยจะกรองสัญญาณรบกวนแม่เหล็กไฟฟ้า (EMI) เพื่อให้มั่นใจได้ถึงสัญญาณข้อมูลที่สะอาดและเชื่อถือได้ ซึ่งเป็นสิ่งสำคัญสำหรับการบรรลุความเร็วสูงบนสายทองแดง

หากไม่มีหม้อแปลงคุณภาพสูง การเชื่อมต่อ 2.5GBE ของคุณก็มีแนวโน้มที่จะหลุด ข้อผิดพลาด และความเสียหายของฮาร์ดแวร์

พารามิเตอร์ผลิตภัณฑ์หลักของหม้อแปลง Lan 2.5GBase-T ของเรา

ที่ Jansum Electronics เราออกแบบหม้อแปลงไฟฟ้าของเราอย่างแม่นยำเพื่อตอบสนองความต้องการที่เข้มงวดของระบบเครือข่ายสมัยใหม่ ต่อไปนี้เป็นข้อกำหนดโดยละเอียดที่ทำให้ผลิตภัณฑ์ของเราแตกต่าง

รายการพารามิเตอร์โดยละเอียด:

• การปฏิบัติตามมาตรฐาน:สอดคล้องกับ IEEE 802.3bz อย่างสมบูรณ์สำหรับการทำงาน 2.5GBASE-T

• อัตราข้อมูล:รองรับการเจรจาอัตโนมัติ 10/100/1000/2500 Mbps

• การกำหนดค่าวงจร:อัตราส่วนการหมุน 1:1 การออกแบบ CT (การแตะตรงกลาง)

• แรงดันไฟฟ้าแยก:ทนทานต่อแรงดันขั้นต่ำ 1500 Vrms เพื่อความปลอดภัยที่เหนือกว่า

• ช่วงอุณหภูมิในการทำงาน:-40°C ถึง +85°C รับประกันความน่าเชื่อถือในสภาพแวดล้อมที่เลวร้าย

• โช้คโหมดทั่วไป:บูรณาการเพื่อการปราบปราม EMI ที่ยอดเยี่ยม

• ตัวเหนี่ยวนำ:ตรงตามหรือเกินกว่าข้อกำหนดมาตรฐานสำหรับการสูญเสียการแทรกน้อยที่สุด

• บรรจุุภัณฑ์:การออกแบบกะทัดรัดติดบนพื้นผิว (SMT) สำหรับการประกอบ PCB อัตโนมัติ

• จำนวนพิน:มีการกำหนดค่ามาตรฐาน 16 พินหรือ 24 พินให้เลือก

• การก่อสร้าง:เคสโลหะหุ้มฉนวนเพื่อเพิ่มภูมิคุ้มกันทางเสียง

หากต้องการดูภาพรวมโดยย่อ นี่คือตารางสรุปคุณลักษณะทางไฟฟ้าหลักของผลิตภัณฑ์ของเรา:

การผสมผสานคุณสมบัตินี้ช่วยให้มั่นใจได้ว่าหม้อแปลงของเรามีประสิทธิภาพและความน่าเชื่อถือที่ไม่มีใครเทียบได้ ทำให้เป็นตัวเลือกที่เหมาะสำหรับผู้ผลิตสวิตช์ เราเตอร์ การ์ดอินเทอร์เฟซเครือข่าย และอุปกรณ์ 2.5G อื่นๆ

เหตุใดจึงเลือกหม้อแปลง Lan ขนาด 2.5GBase-T ของ Jansum Electronics

ในตลาดที่เต็มไปด้วยทางเลือกอื่น ผลิตภัณฑ์ของเรามีความโดดเด่นเนื่องจากความมุ่งมั่นอย่างไม่เปลี่ยนแปลงในด้านคุณภาพและประสิทธิภาพ เราไม่เพียงแค่ขายส่วนประกอบเท่านั้น เราให้บริการโซลูชั่นระบบเครือข่าย

• ความน่าเชื่อถือที่พิสูจน์แล้ว:หม้อแปลงไฟฟ้าของเราผ่านการทดสอบขั้นสุดท้ายแบบอัตโนมัติ 100% และกระบวนการเบิร์นอิน ซึ่งรับประกันว่าหม้อแปลงจะทำงานได้อย่างไร้ที่ติตั้งแต่วันแรกและในปีต่อๆ ไป

• ความสมบูรณ์ของสัญญาณที่เหนือกว่า:ด้วยการออกแบบที่พิถีพิถันและวัสดุหลักคุณภาพสูง เรารับประกันการสูญเสียการแทรกน้อยที่สุดและการสูญเสียการส่งคืนที่เหนือกว่า ซึ่งแปลโดยตรงเป็นการเชื่อมต่อเครือข่ายที่เสถียรและรวดเร็วยิ่งขึ้นสำหรับผู้ใช้ปลายทาง

• การป้องกันไฟกระชากที่แข็งแกร่ง:การออกแบบของเราให้ความสำคัญกับความปลอดภัยของอุปกรณ์ โดยให้การแยกที่ดีเยี่ยมซึ่งจะปกป้องวงจรหลักของคุณจากอันตรายทางไฟฟ้าในโลกแห่งความเป็นจริง

• การปฏิบัติตามข้อกำหนดทั่วโลก:ส่วนประกอบของเราได้รับการออกแบบเพื่อให้ตรงตามมาตรฐาน EMC สากลและมาตรฐานความปลอดภัย ช่วยลดความซับซ้อนของกระบวนการรับรองผลิตภัณฑ์สำหรับตลาดในอเมริกาเหนือ ยุโรป และเอเชีย

• การสนับสนุนจากผู้เชี่ยวชาญ:เมื่อคุณเป็นพันธมิตรกับ Jansum Electronics Dongguan Co., Ltd. คุณจะสามารถเข้าถึงทีมวิศวกรผู้มากประสบการณ์ของเราซึ่งสามารถให้การสนับสนุนด้านเทคนิคและตัวเลือกการปรับแต่งเพื่อให้เหมาะกับความต้องการในการออกแบบของคุณได้อย่างสมบูรณ์แบบ

คำถามที่พบบ่อยเกี่ยวกับหม้อแปลง Lan 2.5GBase-T

1. 2.5GBase-T Lan Transformer สามารถใช้ในแอปพลิเคชัน 1GBase-T มาตรฐานได้หรือไม่

ใช่อย่างแน่นอน 2.5GBase-T Lan Transformer ได้รับการออกแบบมาให้เข้ากันได้แบบย้อนหลัง มันจะทำงานได้อย่างสมบูรณ์แบบในแอปพลิเคชันอีเธอร์เน็ต 10Mbps, 100Mbps และ 1000Mbps (1Gbps) คุณลักษณะทางไฟฟ้าของหม้อแปลงไฟฟ้า เช่น ความเหนี่ยวนำและการสูญเสียกลับ ได้รับการออกแบบมาเพื่อครอบคลุมสเปกตรัมความถี่ที่กว้างขึ้นซึ่งจำเป็นสำหรับ 2.5Gbps ซึ่งครอบคลุมความต้องการของมาตรฐานความเร็วต่ำอย่างครบถ้วน ทำให้เป็นส่วนประกอบอเนกประสงค์และรองรับอนาคตสำหรับการออกแบบของคุณ

2. อัตราแรงดันไฟฟ้าแยก (เช่น 1500 Vrms) มีความสำคัญอย่างไร

อัตราแรงดันไฟฟ้าแยกเป็นพารามิเตอร์ด้านความปลอดภัยที่สำคัญ แสดงถึงความสามารถของหม้อแปลงในการทนต่อแรงดันไฟฟ้าแรงสูงระหว่างขดลวดหลัก (ด้านชิป) และขดลวดทุติยภูมิ (ด้านสายเคเบิล) โดยไม่พัง อัตรา 1500 Vrms หมายความว่าหม้อแปลงสามารถปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อนของคุณจากแรงดันไฟกระชากชั่วคราวสูงที่อาจเกิดจากไฟกระชากที่เกิดจากฟ้าผ่า การปล่อยประจุไฟฟ้าสถิต หรือข้อผิดพลาดในสายไฟ การป้องกันนี้จำเป็นต่อการรับรองความปลอดภัยของผู้ใช้ปลายทางและความน่าเชื่อถือในระยะยาวของอุปกรณ์เครือข่าย

3. โช้คโหมดทั่วไปภายในโมดูลหม้อแปลงปรับปรุงประสิทธิภาพอย่างไร

โช้คโหมดร่วม (CM) ในตัวเป็นพื้นฐานสำหรับความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) โดยทำหน้าที่เป็นตัวกรองที่ระงับสัญญาณรบกวนในโหมดทั่วไป—การรบกวนทางไฟฟ้าที่ไม่ต้องการซึ่งปรากฏเหมือนกันบนสายสัญญาณทั้งสองเส้นของคู่สัญญาณ เสียงนี้สามารถสร้างขึ้นภายในโดยอุปกรณ์หรือรับมาจากสภาพแวดล้อมภายนอก ด้วยการลดทอนสัญญาณรบกวนนี้อย่างมีประสิทธิภาพ โช้ค CM จะป้องกันไม่ให้แผ่ออกจากสายเคเบิล (ซึ่งผ่านข้อกำหนด EMI) และจากการรบกวนสัญญาณข้อมูลส่วนต่างที่ละเอียดอ่อน ส่งผลให้สัญญาณสะอาดขึ้น ข้อผิดพลาดของแพ็กเก็ตน้อยลง และลิงก์ข้อมูลที่เสถียรยิ่งขึ้นที่ความเร็วสูง

ขับเคลื่อนเครือข่ายของคุณด้วยความมั่นใจ

การเปลี่ยนไปใช้เครือข่ายหลายกิกะบิตไม่ใช่เรื่องของ "ถ้า" อีกต่อไป แต่เป็น "เมื่อใด" การตรวจสอบให้แน่ใจว่าฮาร์ดแวร์ของคุณถูกสร้างขึ้นด้วยส่วนประกอบที่แข็งแกร่ง เชื่อถือได้ และประสิทธิภาพสูงเป็นกุญแจสู่ความสำเร็จ 2.5GBase-T Lan Transformer เป็นส่วนเล็กๆ ที่มีความรับผิดชอบอันใหญ่หลวง อย่าปล่อยให้ส่วนประกอบที่ด้อยกว่ากลายเป็นจุดอ่อนที่สุดในเครือข่ายความเร็วสูงของคุณ

ที่Jansum Electronics Dongguan Co., Ltd.เราได้ลงทุนหลายปีในการวิจัยและวิศวกรรมที่มีความแม่นยำในการพัฒนากลุ่มผลิตภัณฑ์หม้อแปลงเครือข่ายของเรา เรามุ่งมั่นที่จะจัดหาส่วนประกอบที่ไม่เพียงแต่ตรงตามข้อกำหนดเท่านั้น แต่ยังเกินความคาดหวังในด้านความทนทานและประสิทธิภาพอีกด้วย

ติดต่อจันซัม อิเล็คทรอนิคส์ วันนี้เพื่อขอตัวอย่าง หารือเกี่ยวกับความต้องการเฉพาะของคุณ หรือรับใบเสนอราคาโดยละเอียด ให้เราช่วยคุณสร้างอนาคตที่รวดเร็วและเชื่อถือได้มากขึ้น
