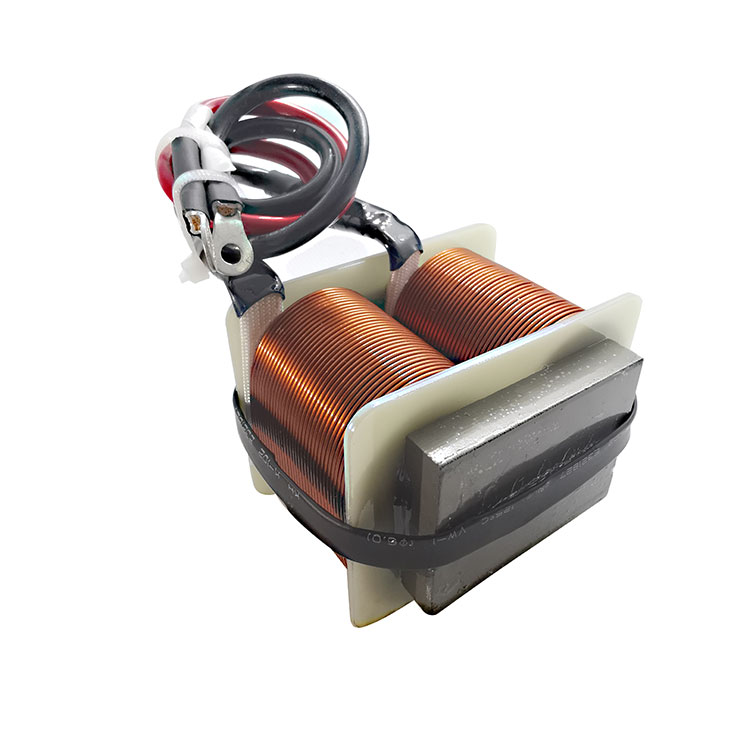

ตัวเหนี่ยวนำอินเวอร์เตอร์พลังงานแสงอาทิตย์ปรับปรุงประสิทธิภาพ ความเสถียร และอายุการใช้งานในระบบ PV สมัยใหม่ได้อย่างไร

A โซล่าr ตัวเหนี่ยวนำอินเวอร์เตอร์เป็นหนึ่งในส่วนประกอบแม่เหล็กที่สำคัญที่สุดภายในระบบอินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์ (PV) มันส่งผลโดยตรงต่อประสิทธิภาพการแปลง ความเพี้ยนของฮาร์มอนิก ประสิทธิภาพเชิงความร้อน และความน่าเชื่อถือในระยะยาว ในการประยุกต์ใช้พลังงานหมุนเวียนสมัยใหม่ ซึ่งมาตรฐานด้านประสิทธิภาพมีความเข้มงวดมากขึ้น การเลือกการออกแบบตัวเหนี่ยวนำที่เหมาะสมสามารถปรับปรุงประสิทธิภาพของระบบโดยรวมได้อย่างมาก

คู่มือเชิงลึกนี้สำรวจว่าตัวเหนี่ยวนำอินเวอร์เตอร์พลังงานแสงอาทิตย์ทำงานอย่างไร เหตุใดจึงมีความสำคัญในสภาพแวดล้อมการสลับความถี่สูง วัสดุและการออกแบบส่งผลต่อประสิทธิภาพอย่างไร และวิธีที่ผู้ผลิต เช่นเจเอสเอ็นนำเสนอโซลูชั่นแม่เหล็กขั้นสูงสำหรับการใช้งานพลังงานแสงอาทิตย์ที่มีความต้องการสูง

สารบัญ

• 1. ตัวเหนี่ยวนำอินเวอร์เตอร์พลังงานแสงอาทิตย์คืออะไร?
• 2. เหตุใดจึงจำเป็นในระบบ PV สมัยใหม่
• 3. หลักการทำงานในอินเวอร์เตอร์พลังงานแสงอาทิตย์
• 4. พารามิเตอร์การออกแบบที่สำคัญและข้อกำหนดทางเทคนิค
• 5. วัสดุหลักและผลกระทบต่อประสิทธิภาพ
• 6. การจัดการระบายความร้อนและความน่าเชื่อถือ
• 7. การปรับแต่งและสถานการณ์การใช้งาน
• 8. วิธีการเลือกตัวเหนี่ยวนำอินเวอร์เตอร์พลังงานแสงอาทิตย์ที่เหมาะสม
• 9. ความท้าทายและแนวทางแก้ไขทั่วไป
• 10. คำถามที่พบบ่อย

1. ตัวเหนี่ยวนำอินเวอร์เตอร์พลังงานแสงอาทิตย์คืออะไร?

ตัวเหนี่ยวนำอินเวอร์เตอร์พลังงานแสงอาทิตย์เป็นส่วนประกอบแม่เหล็กแบบพาสซีฟที่ออกแบบมาเพื่อเก็บพลังงานไฟฟ้าในสนามแม่เหล็กและปล่อยพลังงานในลักษณะควบคุมระหว่างการดำเนินการสวิตชิ่ง โดยทั่วไปจะใช้ในบูสต์คอนเวอร์เตอร์ DC-DC และอินเวอร์เตอร์ DC-AC ภายในระบบไฟฟ้าโซลาร์เซลล์

กล่าวง่ายๆ ก็คือ ตัวเหนี่ยวนำจะทำให้การไหลของกระแสไฟฟ้าราบรื่นขึ้น ระงับการกระเพื่อม และลดการรบกวนทางแม่เหล็กไฟฟ้า (EMI) หากไม่มีสิ่งนี้ อินเวอร์เตอร์พลังงานแสงอาทิตย์จะประสบกับเอาต์พุตที่ไม่เสถียร มีฮาร์โมนิคมากเกินไป และสูญเสียประสิทธิภาพ

• การจัดเก็บพลังงานระหว่างรอบการสลับ
• การลดระลอกปัจจุบัน
• การกรองฮาร์มอนิก
• ปรับปรุงคุณภาพของรูปคลื่น
• ปรับปรุงเสถียรภาพของระบบ

2. เหตุใดจึงจำเป็นในระบบ PV สมัยใหม่

ระบบพลังงานแสงอาทิตย์ทำงานภายใต้สภาวะแสงแดดที่แปรผัน ซึ่งหมายความว่าแรงดันไฟฟ้าและกระแสไฟฟ้ามีความผันผวนอย่างต่อเนื่อง อินเวอร์เตอร์จะต้องแปลงไฟ DC แบบแปรผันนี้เป็นเอาต์พุต AC ที่เสถียรซึ่งเข้ากันได้กับมาตรฐานกริด

ตัวเหนี่ยวนำอินเวอร์เตอร์พลังงานแสงอาทิตย์มีบทบาทสำคัญใน:

1. เพิ่มแรงดันไฟฟ้ากระแสตรงต่ำให้ถึงระดับบัสที่ต้องการ
2. การรักษาโหมดกระแสต่อเนื่อง (CCM)
3. ปฏิบัติตามกฎข้อบังคับฮาร์มอนิกของกริด
4. รับประกันความน่าเชื่อถือของส่วนประกอบในระยะยาว

เนื่องจากการนำพลังงานหมุนเวียนมาใช้ทั่วโลกเพิ่มมากขึ้น ส่วนประกอบแม่เหล็กประสิทธิภาพสูงจึงไม่เป็นทางเลือกอีกต่อไป เนื่องจากจำเป็นสำหรับการออกแบบอินเวอร์เตอร์พลังงานแสงอาทิตย์ที่แข่งขันได้

3. หลักการทำงานในอินเวอร์เตอร์พลังงานแสงอาทิตย์

ในโทโพโลยีอินเวอร์เตอร์ PV ทั่วไป ตัวเหนี่ยวนำทำงานภายในวงจรสวิตชิ่งความถี่สูง เมื่อสวิตช์เปิด/ปิด พลังงานจะถูกเก็บไว้ในแกนแม่เหล็ก เมื่อสวิตช์ปิด พลังงานที่เก็บไว้จะถ่ายโอนไปยังโหลด

สูตรการเก็บพลังงาน:

E = 1/2 × ยาว × I²

ที่ไหน:

• L = ตัวเหนี่ยวนำ
• ฉัน = ปัจจุบัน

กระบวนการจัดเก็บและปล่อยแบบวนนี้ช่วยให้เกิดการควบคุมแรงดันไฟฟ้าและการปราบปรามการกระเพื่อม ซึ่งเป็นพื้นฐานของการแปลง DC-AC ที่มีประสิทธิภาพ

4. พารามิเตอร์การออกแบบที่สำคัญและข้อกำหนดทางเทคนิค

5. วัสดุหลักและผลกระทบต่อประสิทธิภาพ

การเลือกวัสดุหลักส่งผลโดยตรงต่อประสิทธิภาพของตัวเหนี่ยวนำอินเวอร์เตอร์พลังงานแสงอาทิตย์

แกนเฟอร์ไรต์

• การสูญเสียคอร์ต่ำที่ความถี่สูง
• เหมาะสำหรับการออกแบบอินเวอร์เตอร์ขนาดกะทัดรัด

แกนเหล็กผง

• ความหนาแน่นของฟลักซ์ความอิ่มตัวที่สูงขึ้น
• เหมาะสำหรับการใช้งานกระแสสูง

แกนนาโนคริสตัลไลน์

• การสูญเสียคอร์ต่ำมาก
• ความสามารถในการซึมผ่านสูง
• เสถียรภาพทางความร้อนที่ดีเยี่ยม

ผู้ผลิตขั้นสูงเช่นเจเอสเอ็นมุ่งเน้นไปที่การออกแบบแม่เหล็กที่ได้รับการปรับปรุงให้เหมาะสมเพื่อลดการสูญเสียทั้งทองแดงและแกน และปรับปรุงประสิทธิภาพของอินเวอร์เตอร์ให้เกินกว่า 98%

6. การจัดการระบายความร้อนและความน่าเชื่อถือ

อินเวอร์เตอร์พลังงานแสงอาทิตย์มักทำงานในสภาพแวดล้อมกลางแจ้งที่รุนแรง อุณหภูมิที่สูงขึ้นจะเร่งการเสื่อมสภาพของฉนวนและลดอายุการใช้งาน

กลยุทธ์ด้านความร้อนที่มีประสิทธิผล ได้แก่:

• การออกแบบขดลวด DCR ต่ำ
• วัสดุฉนวนอุณหภูมิสูง
• ปรับรูปทรงแกนหลักให้เหมาะสม
• การห่อหุ้มเพื่อป้องกันความชื้น

การออกแบบการระบายความร้อนที่เหมาะสมช่วยให้มั่นใจได้ถึงความน่าเชื่อถือในการดำเนินงาน 10-20 ปี ซึ่งตรงกับอายุการใช้งานของโมดูล PV

7. การปรับแต่งและสถานการณ์การใช้งาน

ตัวเหนี่ยวนำอินเวอร์เตอร์พลังงานแสงอาทิตย์ใช้ใน:

• อินเวอร์เตอร์หลังคาที่อยู่อาศัย
• อินเวอร์เตอร์สตริงเชิงพาณิชย์
• อินเวอร์เตอร์ส่วนกลางระดับยูทิลิตี้
• ระบบกักเก็บพลังงานแบบผสมผสาน
• ระบบสุริยะนอกกริด

ตัวเลือกการปรับแต่งอาจรวมถึง:

• ค่าตัวเหนี่ยวนำที่กำหนดเอง
• วัสดุแกนพิเศษ
• โครงสร้างขดลวดกระแสสูง
• ขนาดทางกลที่กะทัดรัด

8. วิธีการเลือกตัวเหนี่ยวนำอินเวอร์เตอร์พลังงานแสงอาทิตย์ที่เหมาะสม

คู่มือการเลือกทีละขั้นตอน:

1. กำหนดความถี่ในการทำงาน
2. คำนวณความเหนี่ยวนำที่ต้องการ
3. ระบุพิกัดความเผื่อกระแสและริปเปิลสูงสุด
4. ประเมินสภาวะความร้อน
5. ตรวจสอบระยะขอบความอิ่มตัว
6. ตรวจสอบการปฏิบัติตามมาตรฐาน EMI

การทำงานร่วมกับผู้ให้บริการโซลูชันแม่เหล็กที่มีประสบการณ์ช่วยให้มั่นใจได้ถึงการบูรณาการการออกแบบที่เหมาะสมที่สุด

9. ความท้าทายและแนวทางแก้ไขทั่วไป

10. คำถามที่พบบ่อย

คำถามที่ 1: จะเกิดอะไรขึ้นหากตัวเหนี่ยวนำอิ่มตัว

ความอิ่มตัวทำให้การเหนี่ยวนำลดลงอย่างรวดเร็ว ส่งผลให้กระแสไฟฟ้าพุ่งขึ้นอย่างรวดเร็ว ความร้อนสูงเกินไป และอินเวอร์เตอร์อาจขัดข้อง

คำถามที่ 2: ฉันสามารถใช้ตัวเหนี่ยวนำมาตรฐานสำหรับการใช้งานอินเวอร์เตอร์พลังงานแสงอาทิตย์ได้หรือไม่

ไม่แนะนำ. ตัวเหนี่ยวนำอินเวอร์เตอร์พลังงานแสงอาทิตย์ต้องจัดการกับกระแสไฟฟ้าสูง ความถี่สูง และสภาพแวดล้อมที่รุนแรง

คำถามที่ 3: ค่าตัวเหนี่ยวนำส่งผลต่อระลอกคลื่นอย่างไร

ความเหนี่ยวนำที่สูงขึ้นจะช่วยลดกระแสกระเพื่อม แต่จะเพิ่มขนาดและราคา จำเป็นต้องมีความสมดุลที่เหมาะสมที่สุด

คำถามที่ 4: ผลกระทบด้านประสิทธิภาพโดยทั่วไปคืออะไร

การออกแบบแม่เหล็กที่เหมาะสมสามารถปรับปรุงประสิทธิภาพโดยรวมของอินเวอร์เตอร์ได้ 1–3% ซึ่งมีความสำคัญในระดับสาธารณูปโภค

บทสรุป

ตัวเหนี่ยวนำอินเวอร์เตอร์พลังงานแสงอาทิตย์เป็นมากกว่าส่วนประกอบแบบพาสซีฟ แต่เป็นองค์ประกอบที่กำหนดประสิทธิภาพในระบบไฟฟ้าโซลาร์เซลล์สมัยใหม่ ตั้งแต่ประสิทธิภาพและการปราบปรามระลอกคลื่นไปจนถึงความน่าเชื่อถือทางความร้อนและการปฏิบัติตามตาราง การออกแบบส่งผลโดยตรงต่อความสำเร็จของระบบ

ร่วมมือกับผู้ผลิตที่มีประสบการณ์เช่นเจเอสเอ็นรับประกันวิศวกรรมที่แม่นยำ วัสดุแม่เหล็กที่ได้รับการปรับปรุง และโซลูชันที่ปรับแต่งตามความต้องการของอินเวอร์เตอร์ของคุณ

หากคุณกำลังออกแบบอินเวอร์เตอร์พลังงานแสงอาทิตย์เจเนอเรชั่นถัดไปและต้องการส่วนประกอบแม่เหล็กประสิทธิภาพสูงติดต่อเราวันนี้เพื่อหารือเกี่ยวกับข้อกำหนดของโครงการของคุณและค้นพบว่าตัวเหนี่ยวนำอินเวอร์เตอร์พลังงานแสงอาทิตย์ขั้นสูงสามารถยกระดับประสิทธิภาพของระบบของคุณได้อย่างไร
