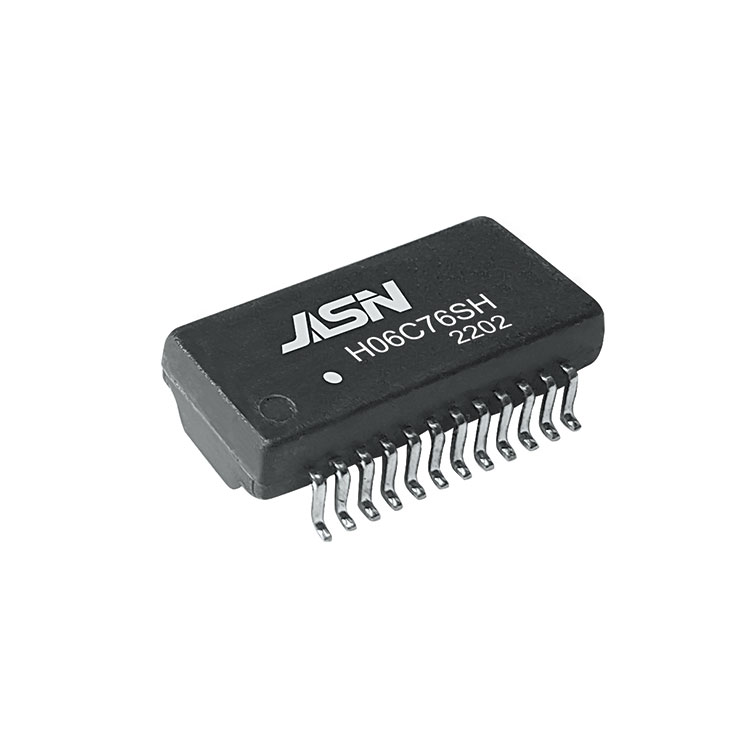

10/100Base-T Discrete Lan Magnetics

โอซีแอล:

350uH ขั้นต่ำ @100KHz/0.1V พร้อม 8mA DC Bias

ไฮพอท :

3000Vrms

อัตราส่วนการเลี้ยว:

1:1±3%

แอลเค:

0.5uH สูงสุด @ 100KHz/0.2V

Cw/w

สูงสุด 35PF @100KHz/0.2V

ดีซีอาร์:

1.2 โอห์ม สูงสุด

การสูญเสียการแทรก:

1-100MHz: -1.0dB สูงสุด

ครอสทอล์ค :

1-100MHz: -30dB ต่ำสุด

ผลตอบแทนขาดทุน:

1-30MHz

40MHz

50MHz

60-80MHZ

80-100MHZ

-18dB ต่ำสุด

-14.4dB ต่ำสุด

-13.1dB ต่ำสุด

-12dB ต่ำสุด

-10dB ต่ำสุด
