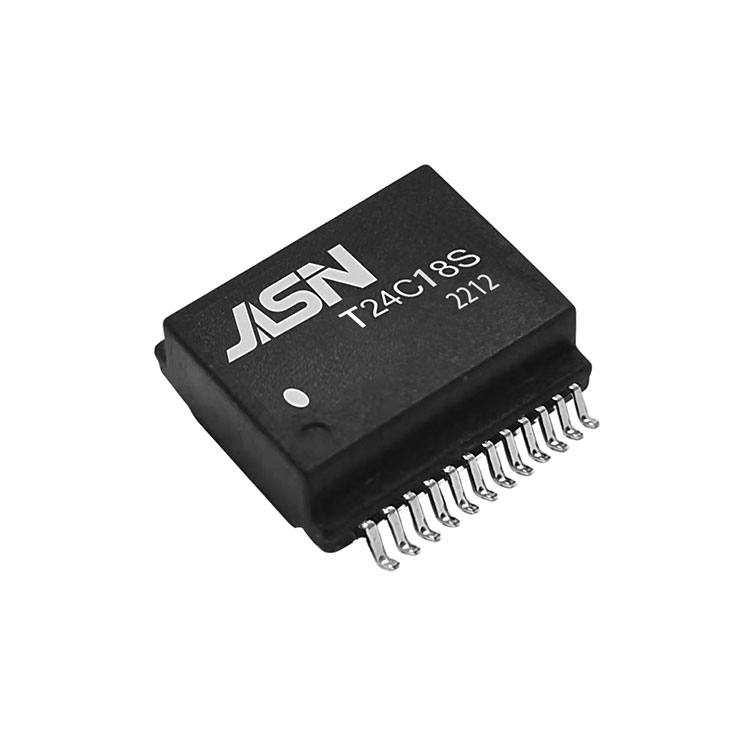

หม้อแปลง HDBase-T 18G

โอซีแอล:

ขั้นต่ำ 120uH @100KHz/0.1V,

ไฮพอท :

1500Vrms

อัตราส่วนการเลี้ยว:

1CT:1CT±3%

การสูญเสียการแทรก:

-2.0dB สูงสุดที่ 1-600MHz

-2.5dB สูงสุด @ 600-800MHz

ผลตอบแทนขาดทุน:

-20dB ต่ำสุด @ 1-40MHz

-20+10log(f/40)dB ต่ำสุด @40-600MHz

-9+20log(f/600)dB ต่ำสุด @600-800MHz

ครอสทอล์ค :

-40dB ต่ำสุด @ 1-100MHz

-25dB ต่ำสุดที่ 100-600MHz

-18dB ต่ำสุด @ 600-800MHz

CMRR:

-30dB ต่ำสุด @ 1-100MHz

-20dB ขั้นต่ำ @ 100-600MHz

-15dB ขั้นต่ำ @ 600-800MHz
