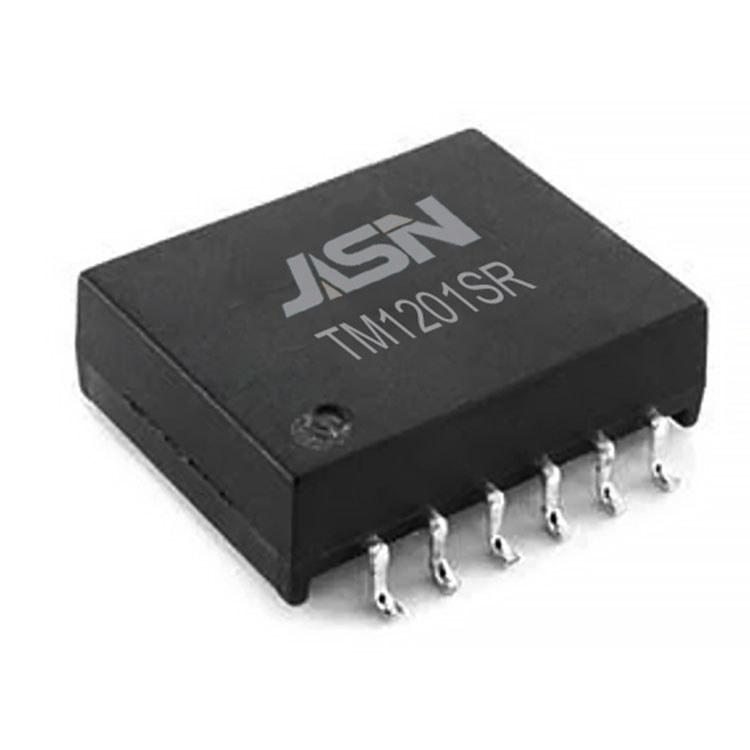

หม้อแปลง BMS สองช่องสัญญาณ

โอซีแอล:

150uH ~ 450uH. @100KHz/0.1V (-40C ถึง+125C)

หม้อสูง:

4300VDC 1mA 60 วินาที

อัตราส่วนการหมุน:

1:1±2%

ตัวเหนี่ยวนำการรั่วไหล::

0.5uH สูงสุด @100KHz/0.1V

ดีซีอาร์:

สูงสุด 0.45 โอห์ม @ด้านหม้อแปลง

0.85ohm Max.@CM ฝั่งโช้ค

การสูญเสียการแทรก:

-0.25dB สูงสุด 4MHz

การสูญเสียผลตอบแทน:

-22dB ต่ำสุด @4MHz (Z ออก= 100Ω)

ซีเอ็มอาร์อาร์:

-35dB ต่ำสุด @1-200MHz

ออกแบบก่อสร้าง:

ฉนวนเสริมตาม IEC62477-1,IEC60664- 1.IEC62368-1;

แรงดันไฟฟ้าทำงานสูงถึง 1600VDC ระยะการคืบคลาน> 10 มม. ระยะการกวาดล้าง> 14 มม.

ระดับมลพิษ Ⅱ กลุ่มวัสดุ CTI Ⅰ หมวดแรงดันไฟฟ้าเกิน Ⅲ สูงถึง 2 กม. เหนือระดับน้ำทะเล อยู่ระหว่างการพิจารณาของ UL
