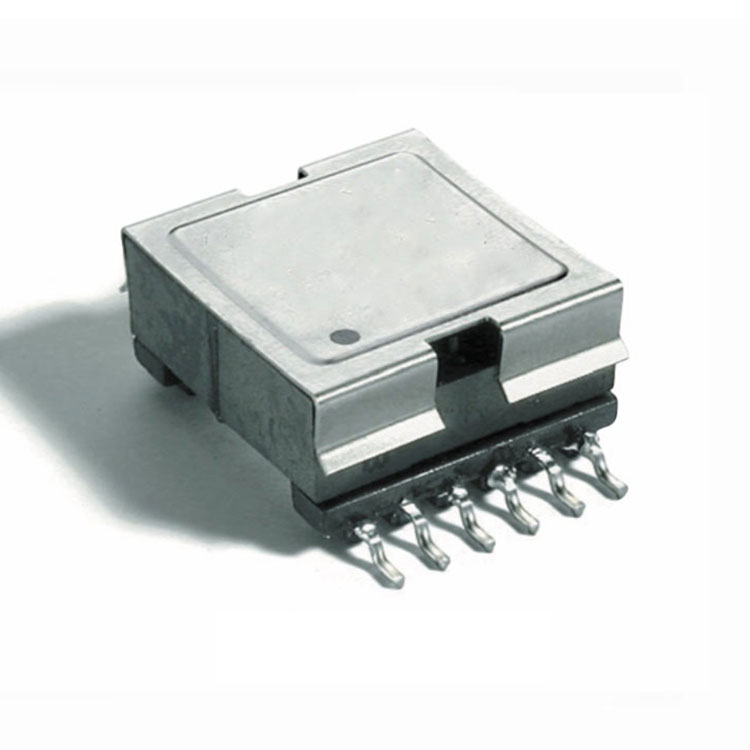

พลังแม่เหล็ก

โอซีแอล:

พิน 1,2-3,4 = 42uH±10% @100KHz/0.1V

พิน 1,2-3,4 = 37.8uH ขั้นต่ำ @100KHz/0.1V,2.6A

อัตราส่วนการเลี้ยว:

พิน 1,2-3,4 :12,11,10-,9,8,7 = 3:1±3% @100KHz/1.0V

พิน 1,2-3,4 :5-6 = 3:1±3% @100KHz/1.0V

แอลเค:

ขา 1,2-3,4 (สั้น7,8,9,10,11,12,5,6) = 0.65uH สูงสุด @100KHz/0.1V

ดีซีอาร์:

พิน 1,2-,3,4 = 60mΩ Max.

พิน 5-6 = 195mΩ Max.

พิน 12,11,10-9,8,7 = 15mΩ Max.

ไฮพอท :

PRI--SEC: 1500V AC/5mA/ 1S.

PRI,SEC--CORE: 500V AC/5mA/1S.
