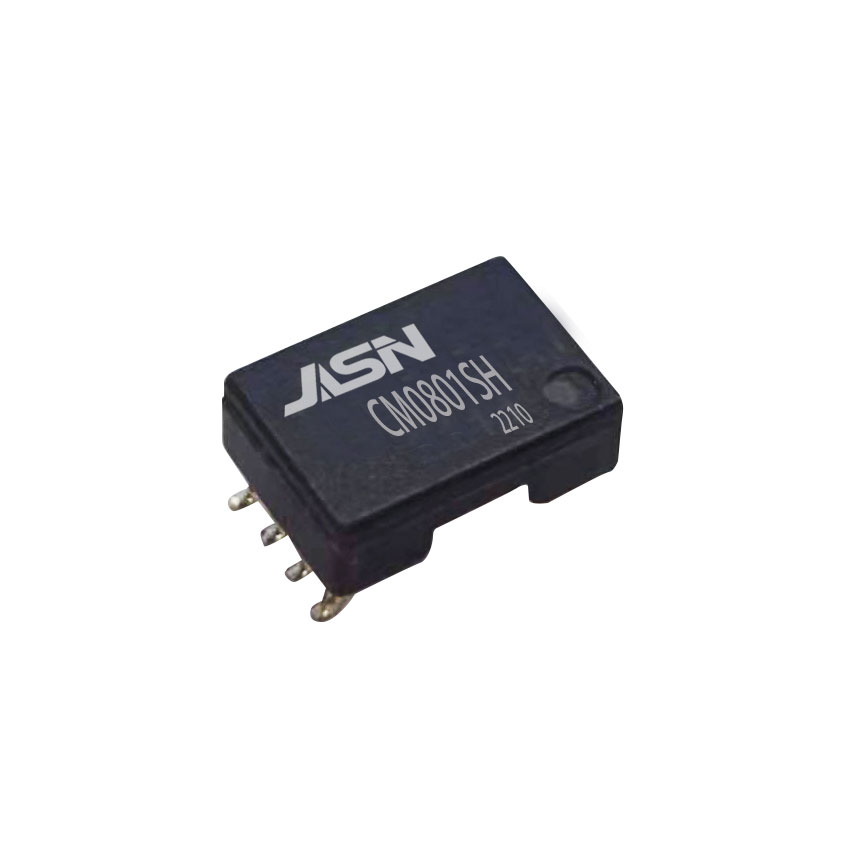

หม้อแปลงแยกเดี่ยว

โอซีแอล:

1-2=3-4= 16uH ขั้นต่ำ @100KHz/0.1V

8-7= 7uH ขั้นต่ำ @100KHz/0.1V

6-5= 63uH ขั้นต่ำ @100KHz/0.1V

ไฮพอท :

4000VAC 2mA 6S

เปลี่ยนอัตราส่วน:

1-2:3-4:8-7:6-5 = 3:3:2:6 ±5%

แอลเค:

1-4 พร้อม (2-3,5-6-7-8) สั้น 0.5uH สูงสุด @ 100KHz/0.1V

Cw/w

1-4 =40pF สูงสุด (สั้น2-3,6-7) @100KHz/0.1V
